สถานที่กำเนิด:
ประเทศจีน
ชื่อแบรนด์:
YUHUI
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:

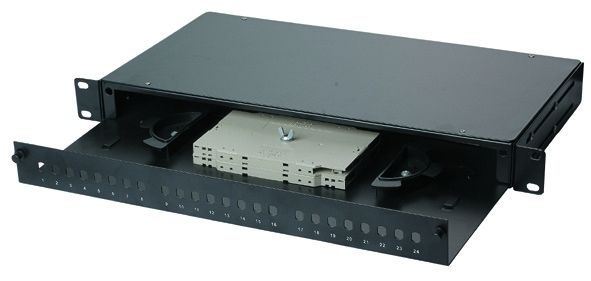

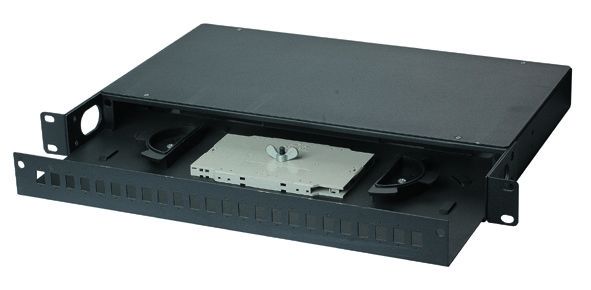

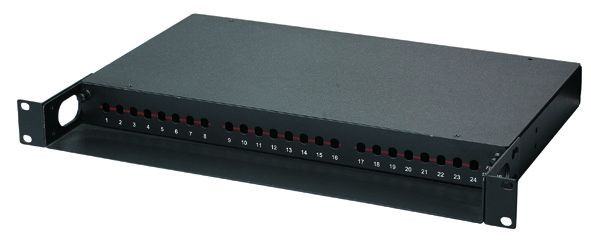

ODM และ OEM มีความยืดหยุ่นขนาดโรงงานประเทศจีนแผงไฟเบอร์ออปติกแพทช์อเนกประสงค์
เครื่องเชื่อมไฟเบอร์ออปติก
(1) เครื่องเชื่อมไฟเบอร์ออฟติกประเภท FC
เครื่องเชื่อมนี้ถูกพัฒนาครั้งแรกโดยประเทศญี่ปุ่น NTT. FC เป็นตัวย่อของ Ferrule Connector แสดงว่าวิธีการเสริมภายนอกคือการใช้กล่องโลหะและวิธีการติดตั้งคือ turnbuckle. เครื่องเชื่อมแบบ FC แบบแรก ๆ ใช้สตาร์ท pin เซรามิก C C. เครื่องเชื่อมแบบนี้มีโครงสร้างที่เรียบง่าย ใช้งานง่าย และผลิตง่ายหน้าปลายเส้นใยมีความรู้สึกต่อฝุ่นละเอียด, และการสะท้อนของเฟรนเนลอาจเกิดขึ้น ดังนั้นจึงยากที่จะปรับปรุงการทํางานการสูญเสียการคืนเครื่องเชื่อมประเภทนี้ได้รับการปรับปรุงเพื่อใช้ pin (PC) ด้วยใบหน้าด้านท้ายทรงกลม, และโครงสร้างภายนอกไม่ได้เปลี่ยนแปลง, ส่งผลให้มีการเพิ่มขึ้นอย่างสําคัญในความสูญเสียการใส่และความสามารถในการสูญเสียการกลับ.
(2) เครื่องเชื่อมไฟเบอร์ SC
นี่คือตัวเชื่อมไฟเบอร์ออปติกที่พัฒนาโดย NTT Japan. ตัวเรือนเป็นรูปสี่เหลี่ยม และปินและหมวกเชื่อมที่ใช้มีขนาดเดียวกันกับชนิด FCหน้าปลายของปีนส่วนใหญ่คือ PC หรือ APC แบบบด; วิธีการติดตั้งคือการใช้แบบล็อคพล็อกและปิน, ไม่จําเป็นต้องหมุนความแข็งแรงในการบดสูงและความหนาแน่นในการติดตั้งสูง
อินเตอร์เฟซ ST และ SC เป็นสองประเภทของเชื่อมต่อไฟเบอร์ออปติก สําหรับเชื่อมต่อ 10Base-F ประเภท ST เป็นปกติ สําหรับ 100Base-FX ประเภท SC เป็นปกติหัวใจของ ST เครื่องเชื่อมถูกเปิดเผย, และแกนของเครื่องเชื่อม SC อยู่ภายในเครื่องเชื่อม
(3) เครื่องเชื่อม Biconic
ตัวแทนของสายเชื่อมไฟเบอร์ออปติกประเภทนี้คือสายเชื่อมที่พัฒนาโดย Bell Labs, USAมันประกอบด้วยสองปลายแม่นยํา molded กับปั๊มกระบอกทรงคอน truncated และกล่องพลาสติกด้านใน double-taperedส่วนประกอบการเชื่อมของกล่อง
(4) เครื่องเชื่อมไฟเบอร์ออปติก DIN47256
นี่คือตัวเชื่อมที่พัฒนาโดยเยอรมนี ปินและหมวกเชื่อมที่ใช้ในตัวเชื่อมประเภทนี้มีขนาดโครงสร้างเดียวกันกับชนิด FC การรักษาด้านท้ายใช้การบด PCเปรียบเทียบกับเครื่องเชื่อมแบบ FC, โครงสร้างของมันซับซ้อนกว่า, และโครงสร้างโลหะภายในมีสปริงสําหรับการควบคุมความดัน, เพื่อหลีกเลี่ยงความเสียหายของพื้นผิวปลายเนื่องจากความดันพับเกิน.นอกจากนี้ความแม่นยําทางกลของเครื่องเชื่อมนี้สูง ดังนั้นค่าการสูญเสียการใส่จึงเล็ก
(5) เครื่องเชื่อม MT-RJ
MT-RJ เริ่มต้นจาก NTT พัฒนาเครื่องเชื่อม MT ด้วยกลไกล็อคแบบเดียวกันกับเครื่องเชื่อมไฟฟ้า LAN แบบ RJ-45มันถูกจัดท่ากับไฟเบอร์ออปติก ผ่านปินนําติดตั้งอยู่ทั้งสองข้างของกล่องเล็ก ๆ สําหรับการสื่อสารง่าย ๆ กับเครื่องรับสัญญาณออปติกการเชื่อมต่อโดยเครื่อง, สายไฟเบอร์หน้าปลายเชื่อมต่อจัดเรียงในการจัดเรียงสองแกน (ระยะ 0.75 มม.) และเป็นรุ่นต่อไปของสายไฟเบอร์ความหนาแน่นสูงสําหรับการส่งข้อมูล
(6) เครื่องเชื่อม LC
เครื่องเชื่อม LC ได้ถูกพัฒนาโดยสถาบันเบลล์ที่รู้จักกันดี และถูกผลิตโดยใช้กลไกล็อคแจ็คแบบจําลอง (RJ) ที่ใช้ง่ายขนาดของสกัดและกล่องที่ใช้คือครึ่งหนึ่งของขนาดที่ใช้สําหรับ SC ปกติ, FC ฯลฯ ซึ่งมีขนาด 1.25 มิลลิเมตร ซึ่งสามารถเพิ่มความหนาแน่นของเชื่อมต่อไฟเบอร์ในกรอบการกระจายไฟเบอร์เครื่องเชื่อมประเภท LC ได้ดํารงตําแหน่งอันเด่นจริงและการใช้งานในด้านมัลติโมด ก็เพิ่มขึ้นอย่างรวดเร็วเช่นกัน
(7) เครื่องเชื่อมแบบ MU
เครื่องเชื่อมหน่วยขนาดเล็ก (MU) คือ เครื่องเชื่อมเส้นใยเดียวขนาดเล็กที่สุดในโลกที่พัฒนาโดย NTT โดยใช้ เครื่องเชื่อมชนิด SC ที่ใช้กันมากที่สุดกล่องขนาด 25 มิลลิเมตรและกลไกการยึดตัวเอง, ซึ่งมีข้อดีในการทําให้การติดตั้งความหนาแน่นสูง. ด้วยกระปุกขนาด 1.25 มมของ MU, NTT ได้พัฒนาชุดเชื่อม MU.พวกเขามีสายเชื่อมชนิดซ็อต (MU-A ซีรีส์) สําหรับการเชื่อมต่อสายไฟฟ้าออปติก; เครื่องเชื่อมสายหลัง (ซีรีย์ MU-B) พร้อมกลไกการยึดตัวเองและซ็อตที่เรียบง่าย (ซีรีย์ MU-SR) สําหรับเชื่อมโหลด LD / PD และพล็อกรอด้วยการพัฒนาอย่างรวดเร็วของความกว้างแบนด์วิทที่ใหญ่กว่าและความจุที่ใหญ่กว่าของเครือข่ายไฟเบอร์ออปติก และการนําเทคโนโลยี DWDM มาใช้อย่างแพร่หลาย, ความต้องการต่อต่อชนิด MU ก็จะเพิ่มขึ้นอย่างรวดเร็วเช่นกัน
