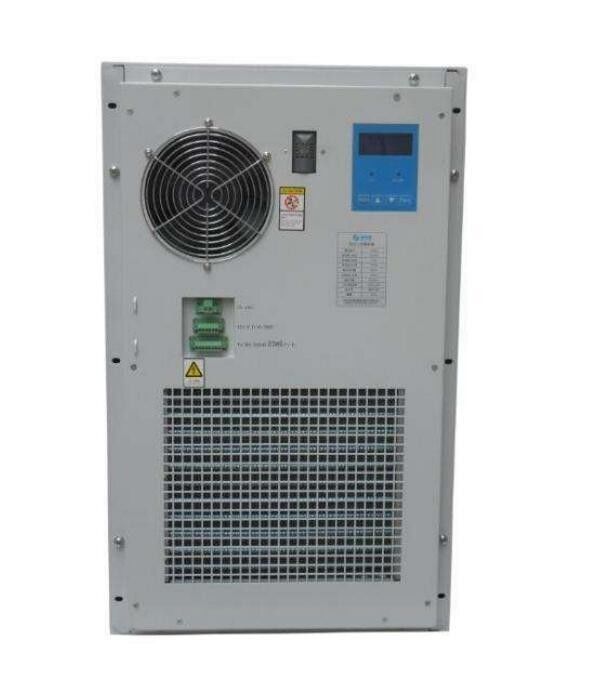

อิเล็กทรอนิกส์ การสื่อสาร Rack กระเป๋า Cabinet กันน้ํา ขนาดยืดหยุ่น YH9008

ขนาดยืดหยุ่น อิเล็กทรอนิกส์ กันน้ํา การสื่อสาร Rack กอง YH9008

ซ็อคเกตควรนําเอาซ็อคเกตระยะเดียวที่ติดดินสองขั้วมาเป็นอันดับดี ที่ตอบสนองความต้องการของ GB 1002และยังสามารถใช้ซ็อคเกตโฟสเวิลเฟสที่ติดดินสองขั้ว C9/C10 (IEC 60320 C13/C14) ที่ตอบสนองความต้องการของ GB 17465.1ไม่ควรใช้สายพานทั่วไป (รูป)

รูปแบบ ซ็อตโฉมแบบเดียว 2 ต้น (~ 250V 10A)
ความต้องการที่เกี่ยวข้อง ได้แก่
- ไม้สกัดซ็อตควรมีความสามารถในการนําไฟฟ้าที่ดีและความยืดหยุ่นทางกล และมีความทนทานความเหนื่อยล้าที่ดีและความต้านทานต่อการกัดกรอง (แนะนําวัสดุหมึกฟอสฟอรัสทองแดง); พลังขั้นต่ําที่จําเป็นในการดึงพัสดุเดียวออกจากซ็อตควร ≥ 30Nเพื่อป้องกันการหลุดของพัสดุโดยอัตโนมัติระหว่างการใช้งานปกติหรือเพราะการกระแทกเล็ก ๆ ที่ส่งผลให้สัมผัสไม่ดี.
✅ซ็อตควรใช้ชิ้นส่วนมาตรฐานแบบโมดูล เพื่ออํานวยความสะดวกในการประกอบและถอนโมดูลสํารอง
- กระแสไฟฟ้าระดับ 10A ในกรณีพิเศษ 16A สามารถเลือกได้; จักรพานมีลําดับของพื้นบน (PE) ซ้ายศูนย์ (N) และขวาเฟส
การเพิ่มอุณหภูมิ
เมื่อหน่วยกระจายพลังงานถูกเชื่อมต่อกับกระแสไฟฟ้าระดับปริมาณ, การเพิ่มอุณหภูมิของซ็อต, ปลายและการเชื่อมต่อไฟฟิวส์ไม่เกิน 55 °C,และการเพิ่มอุณหภูมิของสวิตช์อากาศและกรอบไฟซิวส์ไม่เกิน 40 °C.
การรับรอง
ส่วนประกอบไฟฟ้าทั้งหมด เช่น บล็อกปลาย, ซ็อต และอุปกรณ์ป้องกัน ต้องตรงกับมาตรฐานความปลอดภัยไฟฟ้าแห่งชาติที่เกี่ยวข้อง และมีคุณภาพที่น่าเชื่อถือบล็อกปลาย, และอุปกรณ์ป้องกันกระแสไฟฟ้าเกินแรงและวงจรสั้น ต้องผ่านการรับรองระดับชาติ 3C
เครื่องติดดิน, สายไฟฟ้าและอุปกรณ์เสริมไฟฟ้าอื่น ๆ
หน่วยการติดดินแบบเรียบร้อย (หรือแท่งทองแดงติดดินที่มีพื้นที่ตัดข้าม ≥ 36 mm2) ควรติดตั้งในตู้ตู้และส่วนโลหะภายในของมันต้องเชื่อมต่อด้วยวิธีการไฟฟ้าที่น่าเชื่อถือและเชื่อมต่อกับอุปกรณ์กดดิน.
Between the grounding copper bar and the grounding of the engine room is divided into rows (or cabinet top grounding is divided into rows) between the 16mm2 yellow green and white color single-core insulated flame-retardant flexible cable reliable connection.
สายเคเบิลทั้งหมดในตู้ควรตอบสนองความต้องการของ YD/T 1173. สีของชั้นกันหนาวหรือชั้นนอกของสายเคเบิลและบัสบาร์จะต้องตอบสนองความต้องการของ GB7947
หากคุณมีฟังก์ชันเตือนเสียง คุณต้องมีฟังก์ชันปิดเสียงเตือนด้วยมือ หลังจากที่ค่าปัจจุบันกลับมาเป็นปกติแล้ว ระเบิดเตือนควรถูกฟื้นฟูโดยอัตโนมัติขั้นต่ําการเตือนควรตั้งตามที่ต้องการ. นอกจากนี้, ตู้สามารถให้พลังงานปิดสัญญาณเตือน. การชี้แจงปัจจุบันและสัญญาณเตือน ควรติดตั้งเหนือด้านหลังของ rack. ไม่ควรติดตั้งบนประตู.เมื่อตู้ต้องการใช้สัญญาณแสง, ควรใช้ตัวชี้ LED
ประสิทธิภาพการป้องกันไฟฟ้า
ความต้านทานของวงจรไฟฟ้านิดในกระเป๋า (วงจรไม่ได้ติดพื้นโดยตรง) กับพื้นดิน (หรือกระเป๋า) ควร ≥10MΩ (หลังจากอ่าน 1 นาทีที่ 500V megohmmeter)
Each live circuit in the cabinet (or cabinet) and two non-electrically connected live circuits shall be able to withstand a sinusoidal test voltage of 2500V and 50Hz for 1min without any breakdown or arcingกระแสรั่ว ≤ 10mA
กล่องแต่ละกล่องต้องการการติดตั้งกล่องเปิดว่างแบบกล่อง การตั้งค่ามาตรฐานมีวงจรเปิด 8 วง และอัมเปอร์กระแสแรงฝน MAX เปิดถูกเสนอโดยการออกแบบวิศวกรรมสี่ช่องออกไฟฟ้าป้ายป้องกันถูกติดตั้งอยู่ด้านหน้าของกล่องกระจายพลังงานเพื่อหลีกเลี่ยงการปิดช่องเปิดอากาศโดยไม่ตั้งใจ

แบรนด์ของเครื่องเปิดอากาศคือ: เพื่อรับประกันความปลอดภัยของพลังงานอุปกรณ์, มันถูกห้ามที่จะเปิดมันกับโรงงานขนาดเล็ก. แนะนําให้ใช้สินค้า GE, Schneider, ABB และ Merlin.
แต่ละเรคมีความยาว 500 มิลลิเมตร, ความกว้าง 50 มิลลิเมตร และแผ่นทองแดง 5 มิลลิเมตรด้านหลังที่มีคุณภาพสูงเป็นสถานที่ทํางานและพื้นที่ป้องกันแต่ละแถวถูกตักด้วย 20 หลุมและพร้อมกับ 20 ชุดของ bolts.
โครงกราฟของตู้ควรถูกติดดินอย่างเข้มงวดเพื่อป้องกันการรั่วไหลของไฟฟ้า การติดดินของแผ่น, ตู้, โต๊ะและกล่องควรแข็งแกร่งและดีประตูที่เปิดได้ด้วยอุปกรณ์ไฟฟ้า ควรเชื่อมต่ออย่างน่าเชื่อถือด้วยสายทองแดงเปล่าและโครงสร้างโลหะที่ติดดินอุปกรณ์ติดดินทั้งหมดต้องติดแน่นอย่างมั่นคง และต้องมีเครื่องล้างสปริงหรือพริกล็อค เพื่อป้องกันการปลดหรือส่วนประกอบอิเล็กทรอนิกส์อื่น ๆ ที่ติดพื้น- สายเชื่อมดินที่ใช้ต้องแยกจากสายเชื่อมดินหลัก และเชื่อมต่อกับสายเชื่อมดินหลักเมื่อเชื่อมต่อกับสายเชื่อมดินหลัก
