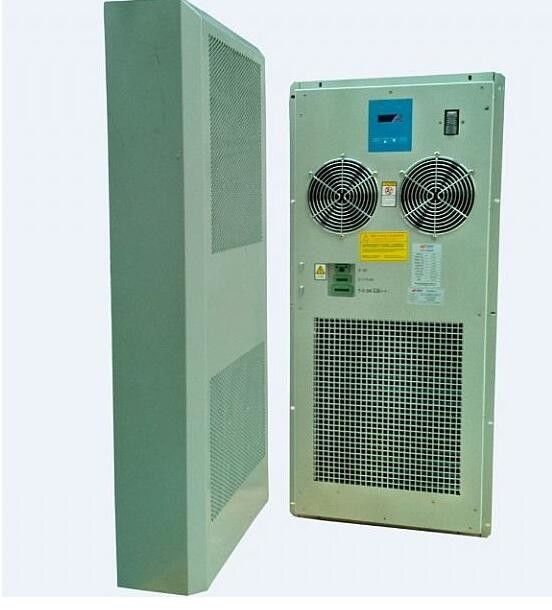

กล่อง Rack การสื่อสารกันไฟฟ้าแม่เหล็กที่มีขนาดยืดหยุ่น YH9002

การวาดภาพของชุดไฟฟ้า
สัญลักษณ์ไฟฟ้าถูกวาดตามหลักการไฟฟ้าของส่วนประกอบและการวางแผนของส่วนประกอบไฟฟ้ามันแสดงความสัมพันธ์การเชื่อมของชุดอุปกรณ์ที่สมบูรณ์แบบและเป็นพื้นฐานสําหรับการติดตั้งไฟฟ้า, การบํารุงรักษาและการตรวจสอบสายไฟฟ้า
(1) การวาดแผนภูมิของแผนภูมิของสายไฟ จะเป็นไปตามข้อกําหนดของ GB6988.6-1993 "การวาดแผนภูมิการทํางานของระบบควบคุม";
(2) องค์ประกอบไฟฟ้าทั้งหมดและสายไฟของพวกมันจะต้องมีเครื่องหมายข้อความและหมายเลขสายไฟ ตามแผนไฟฟ้า terminal number and conductor number in the schematic diagram shall comply with the GB5094-1985 "Project Code in Electrical Technology" and GB4026-1992 "General Requirements for Identification and Application of Alphanumeric Systems for Electrical Equipment Terminal Blocks and Specific Wire Ends." "และ" GB4884-1985 "การตราสายกันไฟ" และข้อกําหนดอื่น ๆ
(3) ไม่เหมือนกับแผนไฟฟ้า ส่วนต่าง ๆ ขององค์ประกอบไฟฟ้าเดียวกัน (สัมผัส, สายโค้ล, ฯลฯ) ต้องถูกวาดด้วยกันในแผนไฟฟ้า
(4) แผนภาพสายไฟฟ้ามักถูกวาดด้วยเส้นบาง สองประเภทของสายไฟคือสายไฟก่อนและสายไฟหลัง โดยทั่วไป, บอร์ดถูกใช้สําหรับสายไฟสําหรับส่วนประกอบการควบคุมไฟฟ้าง่าย ๆ, จํานวนส่วนประกอบน้อยและความสัมพันธ์สายไฟไม่ซับซ้อน การเชื่อมต่อระหว่างส่วนประกอบสามารถวาดโดยตรง สําหรับส่วนที่ซับซ้อนที่จํานวนส่วนประกอบไฟฟ้าใหญ่และสายไฟซับซ้อนกว่า, โดยทั่วไปสล็อตสายไฟใช้. ตราบใดที่หมายเลขการเชื่อมโยงถูกระบุบนแต่ละส่วนประกอบไฟฟ้า, มันไม่จําเป็นที่จะวาดการเชื่อมโยงระหว่างส่วนประกอบ.
(5) ประเภท, รายละเอียด, พื้นที่ตัดข้าม, และความต้องการสีของสายนําที่แตกต่างกันที่ใช้สําหรับสายไฟ จะถูกระบุในแผนภาพสายไฟ;
(6) เมื่อส่วนและวงจรภายนอกถูกเชื่อมต่อ, เครื่องเชื่อมต่อสําหรับสายนําส่วนใหญ่ควรถูกเชื่อมต่อกับเครื่องเชื่อมต่อ.
สรุปแล้ว ตามความต้องการข้างต้น ภาพลวดลายของตู้ควบคุมไฟฟ้าควรถูกออกแบบ ขนาดของแต่ละส่วนควรถูกประมาณและจากนั้นการออกแบบลวดลายควรถูกวาดตามสัดส่วน, และควรพิจารณาเพิ่มเติมการปรับสัดส่วนของมิติในแง่ของความสมอง, ความงาม, และความสะดวกในการใช้.หลังจากที่ลักษณะของตู้ควบคุมไฟฟ้าถูกกําหนด, การออกแบบโครงสร้างของแต่ละส่วนของตู้ควบคุมจะต้องดําเนินการตามความต้องการข้างต้นการวาดแผนผังการประกอบของตู้และส่วนส่วนของภาพวาดของประตูข้างแต่ละ, แผ่นควบคุม, แผ่นด้านล่าง, หมุนติดตั้ง, เส้นตัด, ฯลฯ และระบุความต้องการการประมวลผล จากนั้นเลือกล็อคประตูที่เหมาะสมสําหรับตู้ควบคุมไฟฟ้า
ในที่สุด ตามแผนที่ต่าง ๆ เราจําเป็นต้องนับอย่างครบถ้วนส่วนต่างๆ และวัสดุที่ต้องการโดยตู้ควบคุมไฟฟ้าและรายการรายการสรุปรายการตารางสัดส่วนการบริโภควัตถุดิบหลักและวัตถุดิบช่วยของชิ้นส่วนเสร็จที่ซื้อตามประเภทตารางสัดส่วน เป็นต้น เพื่อให้บุคลากรจัดซื้อสินค้า ฝ่ายบริหารการผลิต ทําการเตรียมอุปกรณ์ตามความต้องการของอุปกรณ์ ทํางานที่ดีในการเตรียมการผลิตและยังอํานวยความสะดวกในการบัญชีค่าใช้จ่าย.
3 การติดตั้งและติดตั้งตู้
การติดตั้งตู้เป็นพื้นฐานสําหรับการติดตั้งอุปกรณ์และต้องติดตั้งตามมาตรฐาน
(1) ก่อนที่ตู้จะติดตั้ง ตรวจสอบว่าอุปกรณ์ออกของตู้อยู่ในสภาพที่ดีหรือไม่และว่ากระดูกพับและเสารองอยู่อยู่ในสภาพดีหรือไม่.
(2) รูปแบบตู้, รายละเอียด, และสถานที่ติดตั้งควรตอบสนองความต้องการการออกแบบ
(3) ความเบี่ยงเบนด้านล่างของการติดตั้งตู้ไม่ควรเกิน 3 มิลลิเมตร และความผิดพลาดแนวราบไม่ควรเกิน 2 มิลลิเมตรแผ่นต้องอยู่บนระนาบเดียวกันและขนานกับเส้นมาตรฐานความหันห่างก่อนและหลังไม่เกิน 3 มิลลิเมตร; ช่องว่างระหว่างสองตู้ไม่เกิน 3 มิลลิเมตรสําหรับอุปกรณ์ที่จัดตั้งอยู่ห่างกันและกันและจัดตั้งอยู่แถวกัน, ความเบี่ยงเบนของแผ่นด้านหน้าและด้านหลังไม่เกิน 5 mm
(4) ส่วนต่าง ๆ ของตู้ไม่ควรหล่นหรือแตก หากสีถูกถอดมันควรถูกทาสีก่อน รางวัลควรครบครันและชัดเจน
(5) เมื่อการติดตั้งตู้ควรมั่นคงและมีความต้องการ seismic เสริมตามการออกแบบ seismic ของการออกแบบการก่อสร้าง;
(6) ตู้ไม่ควรติดตั้งโดยตรงบนพื้นที่ยกขึ้น ฐานควรทําตามขนาดของระดับด้านล่างของอุปกรณ์ฐานควรถูกติดตั้งตรงกับพื้น, ตู้ควรถูกติดตั้งไว้บนฐาน, แล้วพื้นเคลื่อนย้ายควรวาง;
(7) ความหนาของสแตนเลสช่องในฐานของตู้ไม่น้อยกว่า 50 มิลลิเมตร. การติดดินดีโลหะช่องถูกติดตั้งบนพื้นของห้องอุปกรณ์ผ่าน bolts การขยายและเชื่อมต่อกันกับแท่งทองแดงการก่อสร้าง;
(8) โลหะช่องและตู้เชื่อมต่ออย่างมั่นคงโดยวิธีการเชื่อมต่อ ไม่ต้องมีสีเชื่อมสีดําบนตู้
(9) หลังจากที่กระเป๋าสตางค์ถูกติดตั้งให้แน่ใจว่าด้านหน้า, หลัง, ซ้าย, และขวาไม่สามารถผลักเพื่อให้แน่ใจว่าความมั่นคงของกระเป๋าสตางค์.
(10) หากพื้นรอบตู้ต้องการตัด ใช้เครื่องตัดเพื่อตัดมันอย่างเรียบร้อย และกําจัดการตัดเพื่อป้องกันการตัด
(11) ดําเนินการติดตั้งแผ่นกระเป๋ากระเป๋าและจัดเก็บพื้นที่ 800mm ก่อน rack ความห่างระหว่างด้านหลังของกระเป๋าและผนังควรเป็นมากกว่า 600mm เพื่ออํานวยความสะดวกในการติดตั้งและการก่อสร้าง;
(12) ตู้ติดผนังควรอยู่ห่างจากพื้น 1200 มม
(13) การติดตั้งอุปกรณ์และส่วนประกอบในตู้จะดําเนินการหลังจากที่ตู้ถูกวางและติดตั้ง และอุปกรณ์ที่ติดตั้งในตู้จะติดตั้งอย่างมั่นคง
(14) สกรูการติดตั้ง เครื่องล้าง และ เครื่องล้างสปริงบนกระเป๋าสตางค์ต้องติดตามความต้องการและไม่ควรพลาด
(15) อุปกรณ์แขวนติดผนังต้องติดตั้งบนผนังที่เรียบและแข็งแรง ห่างจากพื้นอย่างน้อย 300 มม.และความเบี่ยงเบนแนวตั้งจะน้อยกว่า 3 มม..
(16) หลุมในผนังต้องถูกป้องกันจากการทําลายผนังภายในของผนัง ความลึกของหลุมไม่ต่ํากว่า 70 มม.จํานวนสกรูขยายที่ใช้ในการติดตั้งตู้ไม่ต่ํากว่า 4 ชิ้น (6 ชิ้นสําหรับตู้แบบ C ที่แขวน)หากจําเป็น การสนับสนุนควรวางอยู่ใต้กระบวนการ เพื่อให้แน่ใจว่าความปลอดภัยและความมั่นคงของกระบวนการ
(17) สําหรับการติดตั้งตู้ที่ติดตั้งบนพื้น, พิจารณาทิศทางการเปิดตู้และความสะดวกในการใช้งานเมื่อติดตั้งฐานให้ความสําคัญต่อทิศทางเปิดประตูของช่องสายไฟประตูอุปกรณ์และประตูสายไฟต้องเปิดเต็ม
(18) กองเก็บของต้องถูกป้องกันจากไฟฟ้า
(19) หลังการติดตั้ง ตู้ควรมีเครื่องหมายที่เหมาะสม โลโก้ควรเป็นแบบเดียวกัน ชัดเจนและสวยงามช่องในเคเบิลตู้ควรถูกปิดด้วยดินกันไฟทํางานดีในการป้องกันหนู ปรสิต น้ําและความชื้น
4 การเชื่อมสายไฟ
4.1.1 การจัดตั้งอํานาจของคณะรัฐมนตรี
กองเก็บไฟฟ้าต้องติดตั้งชุดของหน่วยกระจายพลังงานคงที่ (PDU) ที่สามารถถอดออกและเปลี่ยนได้ สําหรับการนําเข้า, การกระจาย, การป้องกัน, การแบ่งและการเชื่อมต่อ (สายออกหรือปลาย) ของอุปกรณ์กระเป๋าไฟฟ้า. ในตู้เดียวกัน การกระจายพลังงาน AC และการกระจายพลังงาน DC ไม่ควรผสมผสานกัน (ยกเว้นการกระจายพลังงานแฟนเย็น)
4.1.2 ความต้องการโครงสร้างและการติดตั้ง
หน่วยกระจายพลังงานแนะนําการใช้โครงสร้างบูรณาการทรงแผ่นตั้งที่บูรณาการกระจายพลังงาน, การป้องกัน, และการติดตั้ง และด้านหน้าของมันสามารถถอดออกได้ทําให้ง่ายในการติดตั้งและเปลี่ยนโมดูลและเครื่องเชื่อม (สายไฟ); การนําเข้า, การกระจาย, การปกป้องและการแยกส่วนแยกของส่วน plug-in ของโครงสร้าง, ที่การนําเข้าของพลังงาน, การกระจาย,ส่วนป้องกันของอุปกรณ์ที่อยู่ด้านบนหรือด้านล่างของหน่วยกระจายพลังงานและส่วนที่ติดในยังคงเป็นโครงสร้างหน่วยแท่งตั้ง The installation position of the vertical bar-type integrated power distribution unit or split-unit plug-in unit is generally the rear side of the cabinet (power cable tie bar or outside of the cable channel)ในกรณีพิเศษ อาจมีหน่วยกระจายพลังงานหนึ่งด้านด้านซ้ายและขวา (ไม่แนะนํา)
4.1.3 อุปกรณ์กระจายพลังงาน AC
A. หน่วยกระจายพลังงานควรสามารถนําทั้ง A และ B ไฟฟ้าคู่ในเวลาเดียวกันพวกเขาควรเป็นอิสระโดยสิ้นเชิงจากกันและกัน (รวมถึงสายการก่อดิน) และได้รับพลังงานแยกสําหรับตู้ที่ไม่มีความต้องการการให้พลังงานสองช่อง สามารถนํามาให้พลังงานเพียงหนึ่งช่องเท่านั้น
B. พลังงานเข้าของหน่วยกระจายพลังงานโดยทั่วไปใช้ปั๊มพลังงานสามสายแบบหนึ่งเฟส (220V) ในกรณีพิเศษ สามารถใช้ปั๊มพลังงานสามเฟสสี่สาย (380V)มันยังสามารถจินตนาการกับความต้องการพิเศษสําหรับความปลอดภัยของปัสดุพลังงาน, โดยใช้การนําเข้าพลังงานสี่ทาง
C. ปลายการเข้าของเครื่องพลังงานควรได้รับการจัดสรรด้วยกลุ่มปลายที่สามารถเชื่อมต่อสายไฟที่ต่ํากว่า 16 mm2 และสามารถติดตั้งอุปกรณ์วัดกระแสไฟฟ้าตามความต้องการแต่ละสาขาออกจะต้องมีกลุ่มปลายหรือซ็อตเพื่อให้อุปกรณ์มีสภาพไฟฟ้า.
D. ต้องมีอุปกรณ์ป้องกันอัตราการกระแสไฟฟ้าเกินและวงจรสั้นที่เป็นอิสระสําหรับการใส่พลังงานของตู้และอุปกรณ์ป้องกันการกระจายไฟเกินและการตัดสั้นที่เป็นอิสระจะต้องมีสําหรับแต่ละสาขาออก.
E. อุปกรณ์ป้องกันสามารถใช้สวิตช์อากาศแอลซี (แนะนํา) หรือสวิตช์-ตัดต่อไฟฟิวส์ ที่ติดตั้งบนเส้นเฟสของการเข้าหรือออกทั้งหมดเพื่ออํานวยความสะดวกในการทํางานและการเปลี่ยนและตอบโจทย์ความต้องการการระบายความร้อนการจัดอันดับของอุปกรณ์ป้องกันควรสอดคล้องกับการจัดอันดับการเข้าหรือการออกทั้งหมด
✅ถ้าสวิตช์อากาศถูกเลือก มันจะต้องเป็นไปตามความต้องการของ GB 10963.1 และโหมดการกระตุ้นทันทีจะต้องเป็นแบบ C (ระยะการกระตุ้น > 5 In ~ 10 In)
✅ หากเลือกสวิทช์ไฟฟิวส์ มันจะต้องตรงกับความต้องการของ GB 140483, โดยที่ไฟฟิวส์จะต้องตอบสนองความต้องการที่เกี่ยวข้องของ GB/T 13539.5, และระยะและประเภทการใช้คือแบบ gG
